ダクタイル鋳鉄管の接合形式
| 接合形式 | 接合方法と特性 | イメージ |

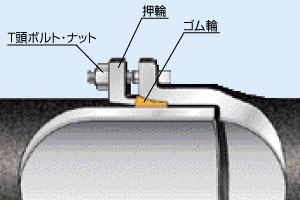

| Ｋ形 | メカニカル継手の標準的な継手で、角ゴムと丸ゴムを一体化したゴム輪を押輪とボルトで締め付けて、丸ゴム部を強く圧縮させ、水密性が高く伸縮性、可とう性にも優れています。施工簡便で一般管路に利用され、大口径、高水圧管路にも適しています。 |  |

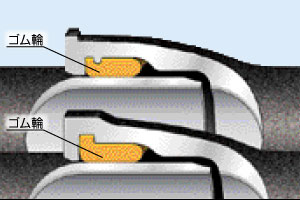

| Ｔ形 | プッシュオンタイプで、受口内面にゴム輪を装着しテーパー状の管挿し口を挿入するのみで接合ができ、施工が短時間で行え付属品もゴム輪だけの経済的な継手です。 ゴム輪は、受口に装着するヒール部と圧縮により水密性を保持するバルブ部が一体になっており、水密性が高く、伸縮性、可とう性があります。直線部の多い管路に適しています。 |  |

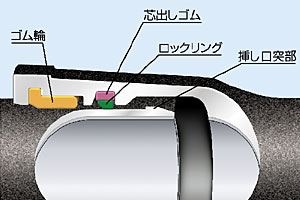

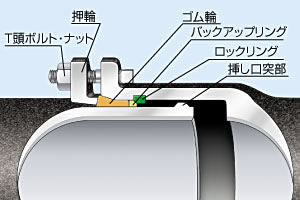

| ＮＳ形 | SII・S形と同じ大きな伸縮性と可とう性を備え、かつT形継手と同じように挿し込むだけで施工が完了するプッシュオンタイプの耐震継手です。地盤変動時に挿し口がスライドし、ロックリングと挿し口突部が引掛かることにより離脱防止が発揮されます。 耐震・軟弱地盤管路に適し、施工を簡素化した耐震継手です |  |
| ＮＳ形 （φ500以上） | NS形継手は免震的な考え方に基づいた耐震性能を有する継手です。この継手は大きな伸縮量と離脱防止機能を有しており、地震時の大きな地盤変化に対して、ちょうど地中に埋設された鎖のように継手が伸縮、屈折しながら追従し、限界まで伸び出した後は、挿し口突部とロックリングが引っ掛かり離脱防止機構がはたらき、管路の機能を維持することができます |  |
| ＳⅡ形 | 大きな伸縮性・可とう性を備え、受口内面にはめこんだロックリングと管挿し口との間を摺動（スライド）し、最終的にはロックリングと挿し口突部が掛かり合って離脱を防止することができます。 耐地盤変動用（特に耐震性の要求される管路や軟弱地盤）に適しています。 ●SII形・S形継手の水密機構はK形継手と同じです |  |

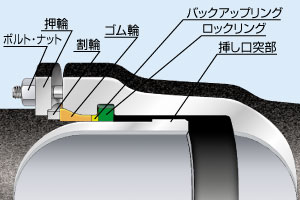

| Ｓ形 | 地盤変動時に順応する大きな伸縮性と可とう性を備えた耐震継手で、管挿し口がスライドし、ロックリングと挿し口突部が引掛かることにより離脱防止力が発揮されます。水密性はK形継手と同等で、特に耐震性の要求される管路や軟弱地盤に埋没する管路に適しています |  |

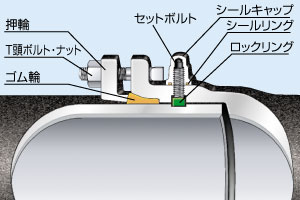

| ＫＦ形 | 大きな離脱防止力を持つメカニカルタイプで、受口内面および挿し口外面にロックリングのかかり合う溝を設け、ロックリングを管外側よりセットボルトで締め付け、ロックリングを溝に固定した離脱防止継手です。曲管、T字管、片落管部、伏せ越し部など内圧による抜け出し力が作用する場所に使用。コンクリート防護が不要または軽減することができます |  |

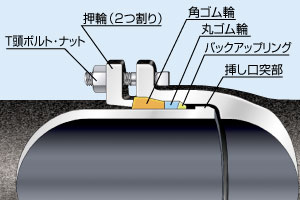

| ＴＭ形 | 大きな可とう性を備えゴム輪は角ゴムと丸ゴムの2種類を使用します。挿し口端の突部により抜け出し防止機構を有する継手です |  |
